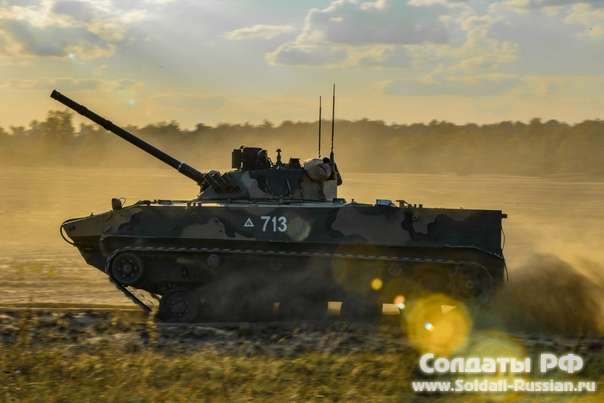

БМД-4 - боевая машина десанта

История создания

БМД-4 «Бахча-У» является дальнейшим развитием семейства боевых машин десанта. Она представляет собой модернизированный вариант БМД-3 «Бахча» (создана конструкторским бюро ОАО «Волгоградский тракторный завод», принята на вооружение в 1990 г.).

Модернизированная БМД-4 «Бахча-У» разработана ОАО "Волгоградский тракторный завод" совместно с ГУП «КБ приборостроения» (г. Тула). Впервые машина была продемонстрирована в 2004 г. на выставке вооружений сухопутных войск (IDELF-2004, Москва, 7-10.09.2004 г.). Производится ОАО "Курганмашзавод"

Суть модернизации заключалась в замене штатного боевого отделения БМД-3 новым унифицированным боевым отделением (боевым модулем) для легкобронированной техники, которое было создано по программе модернизации БМП-3. При этом была изменена форма стальных экранов, усиливающих алюминиевую броню башни, и установлены по ее бокам трехствольные блоки дымовых гранатометов. Одновременно с этим к имевшейся на БМД-3 30-мм автоматической пушке в башне новой машины было установлено 100-мм орудие, которое может использоваться для пуска противотанковых управляемых ракет (ПТУР).

Масса унифицированного боевого модуля составляет 3,2-3,98 т.

Серийное производство БМД-4 «Бахча-У» организовано в Туле на государственном унитарном предприятии «КБ приборостроения».

Принята на вооружение в 2004 г., поступление на вооружение войск ВДВ новой БМД-4 планировалось начать с 2005 года.

Назначение

БМД-4 «Бахча-У» предназначена для транспортировки личного состава воздушно-десантных войск, повышения их мобильности, вооружённости и защищённости на поле боя. Обеспечивает ведение маневренных наступательных и оборонительных действий при автономном использовании и во взаимодействии с другими видами вооружения.

Машина представляется собой авиатранспортабельную боевую гусеничную плавающую машину, которая может десантироваться парашютным и посадочным способом с личным составом внутри или без него.

Конструктивные отличия

В носовой части корпуса размещено отделение управления, за ним - двухместная башня с основным вооружением, в которой размещаются командир машины и наводчик.

За башней находится отделение на трех десантников, которые могут спешиваться через кормовой люк. Десантное отделение имеет бортовые амбразуры и смотровые приборы для стрельбы из личного оружия.

В корме расположено моторно-трансмиссионное отделение, в котором установлен двигатель малой высоты, система охлаждения которого размещена в бортовых отсеках.

В связи с почти полной идентичностью шасси БМП-3 и БМД-3, БМД-4 с унифицированной башней трудно отличить от своих предшественников.

Подвижность

Машина оснащена четырехтактным, шестицилиндровым дизельным двигателем с газотурбинным наддувом 2В06-2 мощностью 450 л.с. жидкостного охлаждения и оппозитным расположением цилиндров. Удельная мощность - 34,1 л.с./т. Трансмиссия гидромеханическая. Подвеска гидропневматическая с изменяемым (130-450 мм) клиренсом. Ходовая часть (по 5 основных и 4 поддерживающих катка с каждой стороны) обеспечивает удельное давление на грунт не более 0,55 кг/см2. Для передвижения по воде и водной поверхности при волнении до 3 баллов БМД-4 оснащена двумя гидрореактивными водометными движителями.

Ходовая часть позволяет преодолевать ров шириной 2,0 м, стенку высотой 0,7 м, подъем в 35 при крене 25 градусов.

БМД-4 массой около 13,6 т, при запасе хода до 500 км и топлива в 450 л, может передвигаться по шоссе (воде) со скоростью до 70 (10) км/ч.

Защищенность

Сварные из алюминиевой брони корпус и башня БМД-4 обеспечивают противопульную защиту экипажа и десантников. Противоминная стойкость машины осталась на уровне БМД-3. В целях повышения ее живучести в экстремальной ситуации она оснащена трехствольными установками для пуска дымовых гранат, расположенными по обеим сторонам башни.

Оборудование

БМД-4 «Бахча-У» оснащена системой защиты от оружия массового поражения, противопожарным оборудованием, средствами связи, навигации, приборами ночного видения и др. средствами.

Вооружение

Комплекс вооружения обеспечивает эффективное поражение наземных и воздушных целей противника, а 100-мм орудие – ведение огня прямой наводкой и с закрытых огневых позиций.

Вооружение БМД-4 включает 100-мм орудие (пусковую установку) 2А70 с единым автоматом заряжания для обоих типов выстрелов, 30-мм автоматическую пушку 2А42 и спаренный с ней 7,62-мм пулемет ПКТМ в едином блоке. Боекомплект БМД-4 составляет: управляемых ракет типа «Аркан» («Конкурс») - 4, 100-мм выстрелов- 34, 30-мм патронов - 350 шт., 7,62-мм патронов - 2000 шт, 81-мм дымовых гранат ЗД6 (ЗД6М) - 6 шт.

Дальность поражения цели УР 9М117М1 (9М117) достигает 5500 м, 100-мм неуправляемыми осколочно-фугасными выстрелами (ЗУОФ19, ЗУОФ17) – до 7000 м, 30-мм выстрелами – до 4000 м (осколочно-фугасными) и до 2500 м (бронебойно-подкалиберными).

Заряжание орудия и выброс гильз осуществляется конвейерным автоматом заряжания.

Автоматическая система управления огнем БМД-4 (высокоточный, стабилизированный в двух плоскостях прицел наводчика с тепловизионным и дальномерным каналами, теле- и тепловизионный автомат сопровождения цели, цифровые стабилизатор и баллистический вычислитель) позволяют командиру и наводчику вести эффективную стрельбу с места и в движении (на плаву) днем и ночью по наземным и воздушным целям.

Автомат заряжания, единый для короткого осколочно-фугасного и длинного управляемого снарядов, исключает загазованность внутри машины и обеспечивает заряжание пушки в течении 4-6 с.

Интересно

БМД-4 «Бахча-У», по оценке специалистов, не имеет зарубежных аналогов, а новое боевое отделение, по сравнению с БМД-3, не менее чем в 2,5 раза, а по некоторым оценкам на порядок выше по огневой мощи и позволяет десантным подразделениям решать задачи без поддержки танков и артиллерии как в наступлении, так и в обороне.

Масса БМ, кг 13600
Электропитание, В командир, водитель, 3 десантника
Вооружение:
Пушка, тип 100-мм 2А70, боекомплект 34
Управляемое оружие ПТУР "Аркан" ("Конкурс"), б.к. 4
Пулемет спаренный с пушкой 7,62-мм ПКТМ, б.к. 2000
Двигатель 2В06-2, многотопливный дизельный
Мощность двигателя, кВт (л.с.) 331 (450)
Запас хода по шоссе, км 500
Скорость движения, км\ч
по шоссе до 70
на плаву до 10
